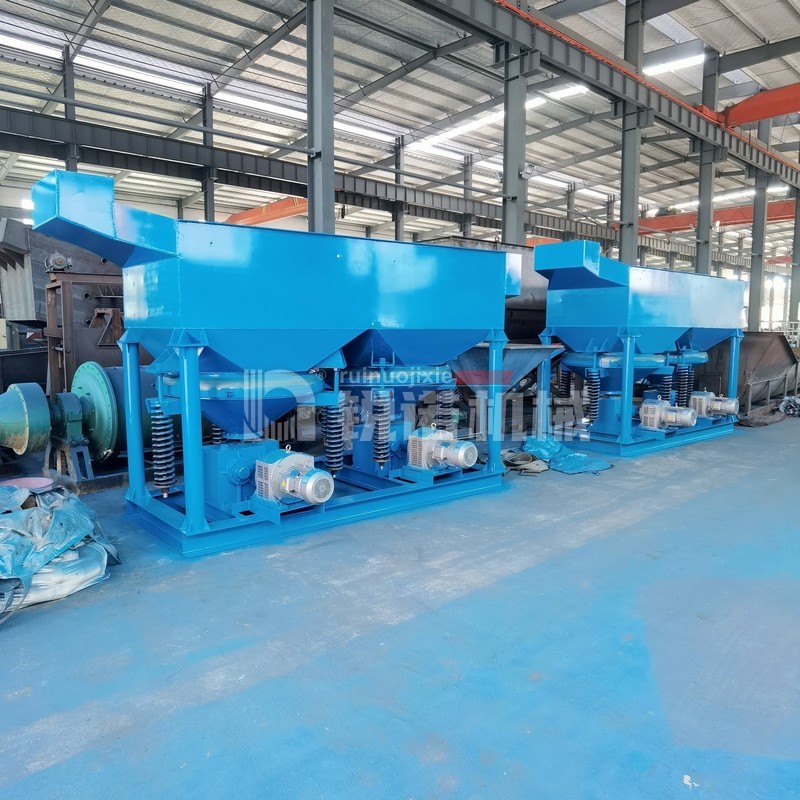

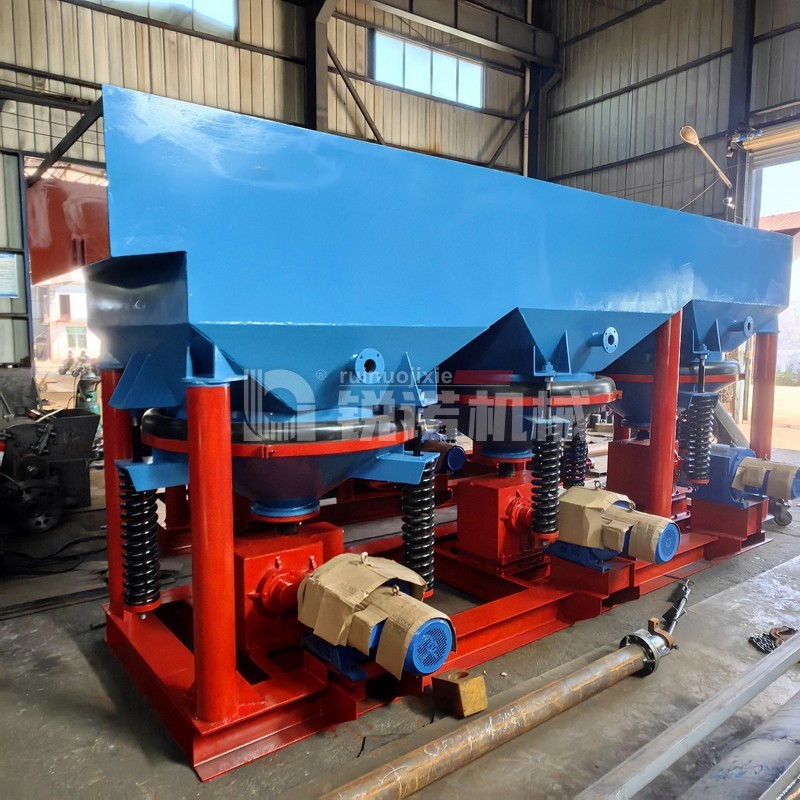

JT鋸齒波跳汰機
簡介
江西銳諾跳汰機是重力選礦的關鍵設備之一。它處理能力大、選別粒度范圍廣、回收率高，廣泛應用于選別砂金、錫、鎢、鉛、鋅、銻、錳、金剛石、鐵礦等有色冶金礦山和采金船上。
產品結構及工作原理
跳汰機工作原理是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的一種節能重選設備，其跳汰脈動曲線呈鋸齒波形使上升水流快于下降水流；上升時間短、下降時間長，克服了正弦波脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的富集比和回收率。
技術參數
| 型號 | JT-0.57 | JT1-1 | JT2-2 | JT3-1 | JT4-2 | JT5-2 | |
| 跳汰室 | 截面形狀 | 梯形 | 梯形 | 矩形 | 梯形 | 矩形 | 梯形 |
| 長×寬 | 450～750×950 | 450～900×1500 | 1070×1070 | 960～2000×1950 | 1510×1510 | 1200～2000×3150 | |
| 列數 | 單 | 單 | 單 | 單 | 單 | 單 | |
| 總室數(個) | 1 | 1 | 2 | 1 | 2 | 2 | |
| 單室面積(m2) | 0.57 | 1 | 1.14 | 3.3 | 2.43 | 2.12(單)2.77(雙) | |
| 總面積(m2) | 0.57 | 1 | 2.28 | 3.3 | 4.86 | 5 | |
| 沖程系數 | 0.57 | 0.64 | 0.45 | 1 | 0.58(單)0.45(雙) | 0.58(單)0.45(雙) | |
| 最大給礦粒度 | 5 | 5 | 10 | <20 | 8,篩上自動排礦<35 | 8,篩上自動排礦<35 | |
| 處理能力(t/h) | 1～3 | 2～3 | 4～8 | 10～15 | 12～16 | 10～20 | |
| 耗水量(m3/h) | 1～2 | 2～3 | 2～4 | 3～6 | 4～8 | 5～10 | |
| 隔膜 | 沖程 | 12，17，21 | 12，17，21 | 12，17，21 | 10～47可調 | 10～30 | 15，20，25 |
| 沖次(min-1) | 60～156可調 | 60～156可調 | 60～156可調 | 80～100可調 | 80～120可調 | 80～120可調 | |
| 電動機 | 型號 | YCT132-4B | YCT100L-6 | YCT32-4 | YCT-4B | YCT160-4B | YCT200-4A |
| 功率 | 1.5 | 2.2 | 3 | 5.5 | 5.5(雙)7.5(單) | 5.5(雙)7.5(單) | |
| 外型尺寸(長×寬×高)mm | 1530×780×1550 | 2060×1112×1890 | 2870×1520×1880 | 2662×2000×3030 | 4240×1990×2750 | 3940×2006×2580 | |
| 重量 | 612 | 989 | 1637 | 3260 | 3500 | 3854 | |
XJK隔膜跳汰機
江西銳諾隔膜跳汰機是重力選礦的關鍵設備之一。它處理能力大、選別粒度范圍廣、回...
